Menyediakan berbagai soal dan penyelesaiannya yang berhubungan dengan ujian praktik Keahlian Fungsional Bahan Logam, meliputi pemeriksaan struktur mikro dengan mikroskop, metode penentuan ukuran butir ferit, perlakuan panas, baja karbon, baja tahan karat, dan lain sebagainya.
Membahas berbagai pengetahuan terkait bahan logam secara luas, seperti faktor pengisi BCC, pembentukan perlit, pengerjaan dingin, efek massa, aturan fase Gibbs, perbandingan kekerasan, pengujian magnet, pengujian penetran, paduan amorf, dan lain sebagainya.
Merangkum materi penting untuk mempersiapkan ujian Keahlian Fungsional Bahan Logam, yang dapat digunakan sebagai bahan belajar untuk mencapai kelulusan.
1. Tuliskan urutan prosedur pengujian mikrostruktur material logam. ◑ Pengambilan sampel - Pemasangan sampel - Etching - Pengeringan - Pengamatan mikroskop
2. Sebutkan 3 metode penentuan ukuran butir ferit ◑ Metode perbandingan ◑ Metode perhitungan ◑ Metode irisan

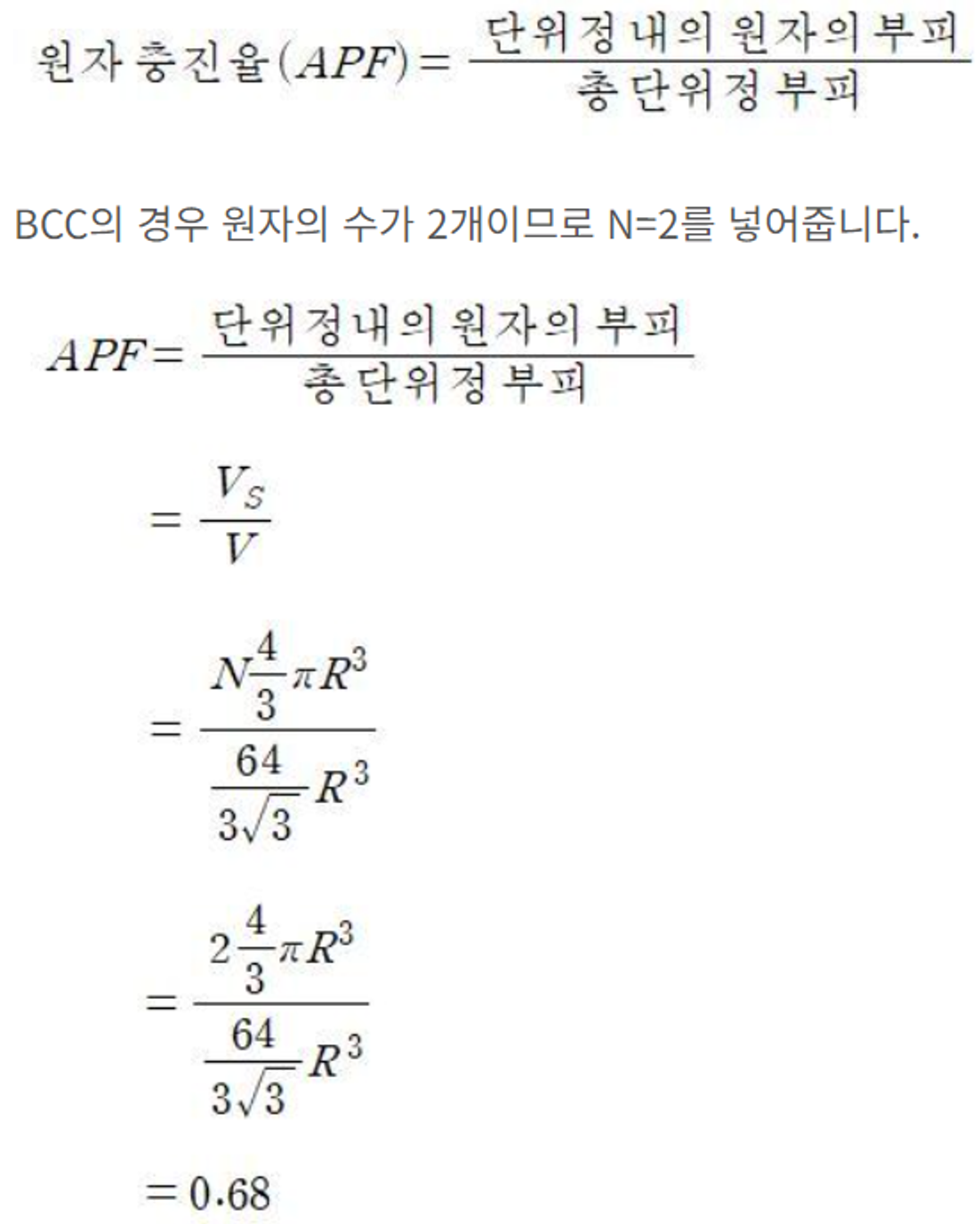

3. Hitunglah faktor pengisian BCC
4. Gambar dan jelaskan mekanisme pengendapan yang terjadi pada pembentukan perlit ◑ Inti Fe3C tumbuh pada batas butir austenit ◑ Inti Fe3C tumbuh ◑ Ferit terbentuk di sekitar Fe3C ◑ Fe3C terbentuk pada batas butir ferit
5. Tuliskan persyaratan baja karburasi ◑ Baja karbon rendah ◑ Tidak mengandung unsur yang menghambat karburasi ◑ Ukuran butir tidak tumbuh saat dipanaskan dalam waktu lama pada suhu tinggi ◑ Bebas dari rongga atau retakan saat pengecoran ◑ Memiliki sifat mampu mesin dan mampu bentuk yang baik
6. Tuliskan persamaan reaksi pembakaran gas propana di dalam tungku dan rasio gas (udara:propana) pada kasus pembakaran sempurna ◑ C3H8(g) + 5O2(g) → 3CO2(g) + 4H2O(l) ◑ Pada kasus pembakaran sempurna rasio gas → 5 : 1
7. Sebutkan 3 tahapan yang terjadi pada proses anil logam yang telah mengalami pengerjaan dingin dan gaya pendorongnya ※ 3 Tahapan dan Gaya Pendorong ◑ Pemulihan : Energi yang terakumulasi di dalam logam ◑ Rekristalisasi : Energi deformasi yang terakumulasi selama pengerjaan dingin ◑ Pertumbuhan butir : Pengurangan energi antarmuka batas butir
8. Sebutkan 3 efek massa pada perlakuan panas ◑ Meskipun jenis baja sama, kedalaman pengerasan berbeda tergantung pada ukuran (massa) produk ◑ Semakin ke dalam dari permukaan, kekerasan berkurang secara bertahap ◑ Pada massa yang besar, fenomena penurunan kekerasan permukaan terjadi secara tiba-tiba
9. Apa saja struktur mikro pada diagram perubahan struktur quenching-tempering pada posisi a, b, c, d, e, f?
10. Apa itu hukum fase Gibbs? ◑ C variabel = Jumlah zat ◑ P persamaan = Jumlah fase zat (gas, cair, padat) ◑ F derajat kebebasan = C - P + 2 Dalam hal ini, 2 ditambahkan karena selain jumlah zat dan jumlah fase, peneliti dapat secara independen mengubah P dan T, sehingga 2 ditambahkan saat mencari derajat kebebasan.
11. Urutkan struktur mikro berikut dari yang memiliki kekerasan paling tinggi hingga paling rendah ★ Dari kekerasan terbesar (sementit martensit troстит sorbit perlit austenit ferit) Sementit → Martensit → Troстит → Sorbit → Perlit → Austenit → Ferit
12. Karbon bebas yang terakumulasi sebagai jelaga di dalam tungku pemanasan atau tungku karburasi menurunkan fungsi tungku pemanasan atau tungku karburasi, sehingga perlu untuk membakar dan menghilangkannya dengan memasukkan sejumlah udara yang sesuai sesuai kebutuhan atau secara berkala. Apa nama proses ini? ◑ Burn-out
13. Seperti yang ditunjukkan pada gambar, jika spesimen dengan ketebalan karburasi (t) dimiringkan untuk mengamati permukaan yang lebih luas, yaitu 2 kali lipat, hitunglah sudut kemiringannya
14. Sebutkan 5 tujuan anil globular ◑ Haluskan struktur mikro ◑ Meningkatkan ketangguhan ◑ Meratakan pendinginan ◑ Mengurangi distorsi pendinginan ◑ Meningkatkan kemampu mesin
15. Sebutkan 5 jenis metode magnetisasi pada pengujian magnet ◑ Metode kutub ◑ Metode kumparan ◑ Metode fluks magnet ◑ Metode arus sumbat ◑ Metode prod
16. Tuliskan proses pengujian penetran warna yang dapat dihilangkan dengan pelarut ◐ Pra-perawatan - Perawatan penetran - Perawatan pembersihan - Perawatan pengembang - Pengamatan - Pengeringan - Pasca-perawatan
18. Jelaskan sifat umum paduan amorf ◐ Sifat Mekanis -. Ketangguhan tinggi, kuat tarik, tahan aus, tidak ada cacat kristal -. Ketergantungan suhu sangat baik -. Pengerasan regangan hampir tidak terjadi -. Memiliki keuletan patah yang tinggi -. Ketangguhan dan keuletan berubah drastis terhadap suhu ◐ Sifat Kimia -. Tahan korosi sangat baik
19. Sebutkan 5 peralatan pada pengujian radiografi
