[Prova prática de mestre em materiais metálicos] Solução da 37ª edição
- Idioma de escrita: Coreana
- •
-
País de referência: Coreia do Sul
- •
- Educação
Selecionar idioma
Texto resumido pela IA durumis
- Este artigo descreve as várias características e propriedades dos materiais metálicos, bem como a terminologia relacionada, e apresenta diversos métodos de análise e teste, como exame de raios-X, curva de magnetização, análise microestrutural, teste microscópico de inclusões não metálicas, etc.
- Além disso, aborda em detalhes a composição do duralumínio e da liga Y, o método de medição da força eletromotriz de termopares, o efeito de memória de forma de materiais com memória de forma e ligas de excelente desempenho prático, entre outros aspectos relacionados à aplicação de materiais metálicos.
- Por fim, fornece informações sobre a fabricação e o processamento de materiais metálicos, incluindo os requisitos para chapas de aço elétricas, a descrição de termos em ensaios de ultrassom, curvas de resfriamento, composição de latão, ensaios de emissão acústica, a distinção entre processamento a frio e a quente, e as vantagens de cada um.
1. No exame de raios-x, como medida da qualidade da radiografia, o que indica a nitidez da radiografia tirada como referência?
◑ Penetrômetro (indicador de qualidade)
2. Quais são os nomes de Bc e Hc na curva de magnetização? (x)
◑ Hc : Força coercitiva
3. O resultado do exame de microestrutura mostra DT-Sc-N. Explique isso.
※ Descrição dos símbolos (1) - (2) - (3)
(1) Tecido presente em toda a seção transversal
(2) Tecido do núcleo
(3) Outros tecidos
◑ DT : Estrutura dendrítica e pita
◑ Sc : Estrutura de núcleo
◑ N : Inclusões
4. Converta 25 mm de diâmetro, 3,6 mm de comprimento e 5 inclusões para 100 x 100 mm2 (X)
5. Explique (60)x400x0,34% no teste microscópico de inclusões não metálicas.
◐ A : Tipo de inclusões não metálicas
◐ 60 : Número de campos de visão medidos 60
◐ 400 : Aumento do microscópio 400
◐ 0,34% : Limpeza 0,34%
6. Escreva a composição de duralumínio e liga Y.
◑ Liga Y : Al+Cu+Ni+Mg
◑ Duralumínio : Al + Cu + Mg
7. Escreva o método de medição da força termoelétrica do termopar.
◑ As extremidades de dois fios metálicos diferentes são soldadas para formar um circuito aberto. A junção onde os fios estão conectados é chamada de junção quente (junção quente) e a junção onde os fios estão conectados aos fios ou ao instrumento é chamada de junção de referência (junção fria). Quando a junção soldada é exposta a diferentes temperaturas, uma força termoelétrica proporcional à temperatura é gerada. Portanto, se a temperatura da junção de referência for mantida constante, a temperatura da junção quente pode ser conhecida pela força eletromotriz. Neste caso, os fios metálicos são chamados de termopares.
8. Escreva o efeito de memória de forma do material de memória de forma e a liga superior de sua aplicação prática.
※ Definição de liga de memória de forma
◑ Uma liga de memória de forma é uma liga que retorna ao seu estado original antes da deformação quando uma liga de memória de forma fabricada em um produto é deformada plasticamente por uma força externa e exposta a uma determinada temperatura.
※ Exemplos de ligas práticas
◑ Sistema Ni-Ti
◑ Sistema Cu-Zn-Al
9. Entre os materiais metálicos, um material em que partículas finas de 0,01 μ (100 nm) são dispersas para aumentar a resistência à deformação da matriz em si, não a das partículas em si, e melhorar a resistência à alta temperatura e as características de fluência. Escreva o nome do material e seu uso (material prático).
※ Material aplicável
◐ Material composto metálico de dispersão de endurecimento
※ Material prático
◐ SAP
◐ TD Ni
10. Escreva os cinco requisitos para aço elétrico.
◐ Baixas perdas de ferro
◐ Baixa anisotropia magnética
◐ Baixa envelhecimento magnético
◐ Alta resistência interlaminar
◐ Ter características mecânicas adequadas
11. Explique os seguintes termos no exame por ultrassom.
(pulso, ganho, eixo de tempo, eco fantasma = refletor de reverberação)
◐ Pulso (pulso) : Sinal que dura por um tempo muito curto
◐ Ganho (ganho) : Grau de amplificação da tensão de entrada do receptor. Avaliado pela razão da tensão de saída do amplificador para a tensão de entrada.
◐ Eixo de tempo : Eixo horizontal do display na exibição básica
◐ Eco fantasma (eco fantasma) : Quando a onda ultrassônica é refletida dentro do objeto inspecionado e retorna ao detector de ultrassom, ela se sobrepõe ao eco de retardo anterior e aparece.
◐ Eco (eco) : O eco ultrassônico foi refletido e recebido.
12. Escreva a temperatura de aquecimento e o método de resfriamento do tratamento térmico para refinar a estrutura cristalina produzida por fundição e laminação.
◐ Normalização (amolecimento)
Uma operação que aquece o aço a uma temperatura de 40 a 60 graus acima do ponto Ac3 ou Acm por um tempo determinado, o que torna a estrutura fina e depois resfria lentamente (resfriamento lento) no ar para padronizar a estrutura do aço.
O objetivo é refinar a estrutura cristalina, remover o estresse interno causado por operações como trabalho a frio e forjamento, e padronizar as propriedades mecânicas, propriedades físicas, etc., do material de acordo com a estrutura cristalina.
13. Uma amostra de A1 com 12 mm de largura, 1 mm de espessura e 200 mm de comprimento teve uma distância de marcação de 50 mm marcada no meio e foi esticada para 67 mm. Qual é a taxa de deformação nominal?
◐ Equação de cálculo
Taxa de deformação nominal, e = (Comprimento alterado / Comprimento original) / Comprimento original
(67/50) / 50 = 0,34
◐ Resposta
34%

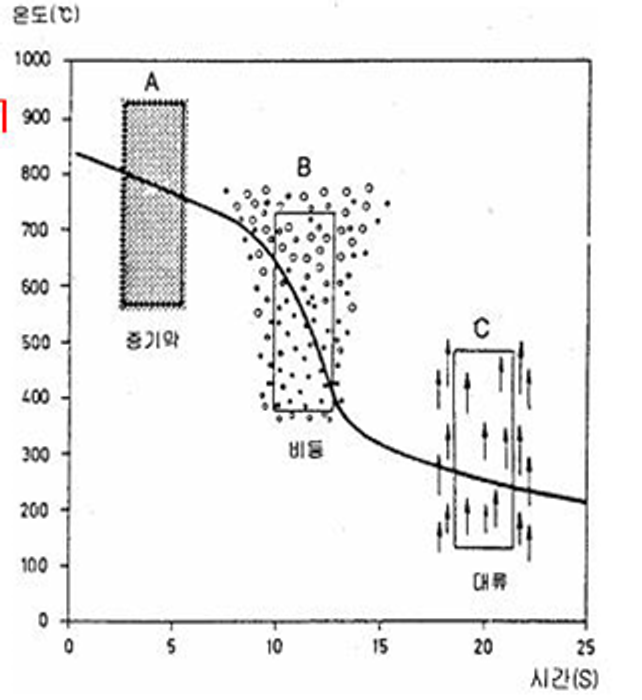

14. Explique a curva de resfriamento.
① Estágio da película de vapor
◐ Estágio em que o material é envolto no vapor do fluido de resfriamento, e a taxa de resfriamento é lenta.
② Estágio de ebulição
◐ O filme de vapor é destruído e a ebulição ocorre. A taxa de resfriamento é rápida.
③ Estágio de convecção
◐ O calor é retirado por convecção, a diferença de temperatura entre a água e o material é pequena e a taxa de resfriamento é lenta.
15. Escreva sobre a relação de composição de latão 7:3.
◐ Liga de 70% Cu - 30% Zn, é uma liga de latão típica para uso geral e é usada para fazer chapas, barras, tubos, fios, etc.
◐ É usado para peças de radiador de automóveis, soquetes, elementos de fixação, vários produtos domésticos, estojos de munição, decorações, etc.
16. Quando um sólido é quebrado ou deformado plasticamente, um método de teste que emite energia acumulada no estado de deformação na forma de ondas sonoras para pesquisa de materiais, gestão de fabricação como soldagem e diagnóstico de capacidade estrutural. Qual é o método do teste?
◐ Teste de emissão acústica (AE)
17. Quais são os termos que distinguem o trabalho a frio e o trabalho a quente e suas vantagens?
※ Método de distinção
◑ Com base na temperatura de recristalização do metal
-. Trabalho a quente → Quando o trabalho é realizado a uma temperatura acima da temperatura de recristalização
-. Trabalho a frio → Quando o trabalho é realizado a uma temperatura abaixo da temperatura de recristalização
※ Vantagens
◑ Trabalho a quente
