1. เขียนชื่อของการทดสอบที่วัดการเปลี่ยนแปลงของความเครียดตามเวลาที่เกิดขึ้นเมื่อความเครียดคงที่ถูกนำไปใช้กับวัสดุ
◑ การทดสอบแบบครีป

2. เขียนสมบัติเชิงกล 5 ประการที่สามารถหาได้จากการทดสอบแรงดึง
◑ แรงดึง
◑ แรงดึงคราก
◑ การยืดออก
◑ การหดตัวของพื้นที่หน้าตัด
◑ ขีดจำกัดความยืดหยุ่น

3. เขียนวิธีการทดสอบวัสดุที่ใช้สำหรับวัสดุที่ใช้สำหรับความดัน เช่น เหล็กหล่อ โลหะผสมแบริ่ง อิฐ คอนกรีต เป็นต้น
◑ การทดสอบแรงอัด

4. ในการทดสอบความแข็งแบบร็อกเวลล์ หากความลึกของรอยบุ๋มคือ h วิธีการหาค่าความแข็ง วิธีการทดสอบ วัสดุของหัวเข็ม และรูปร่างของหัวเข็ม และแรงทดสอบคืออะไร

5. คริสตัลที่สมบูรณ์แบบคือคริสตัลในอุดมคติที่อะตอมหรือโมเลกุลเรียงตัวเป็นระเบียบโดยไม่มีข้อบกพร่อง แต่คริสตัลที่ มีอยู่ในความเป็นจริงมีข้อบกพร่องของโครงตาข่ายเนื่องจากสาเหตุหลายประการ เขียนประเภทของข้อบกพร่องของ โครงตาข่ายเหล่านี้ 3 ประเภท
◑ ข้อบกพร่องแบบจุด
◑ ข้อบกพร่องแบบเส้น
◑ ข้อบกพร่องแบบระนาบ
◑ ข้อบกพร่องแบบปริมาตร

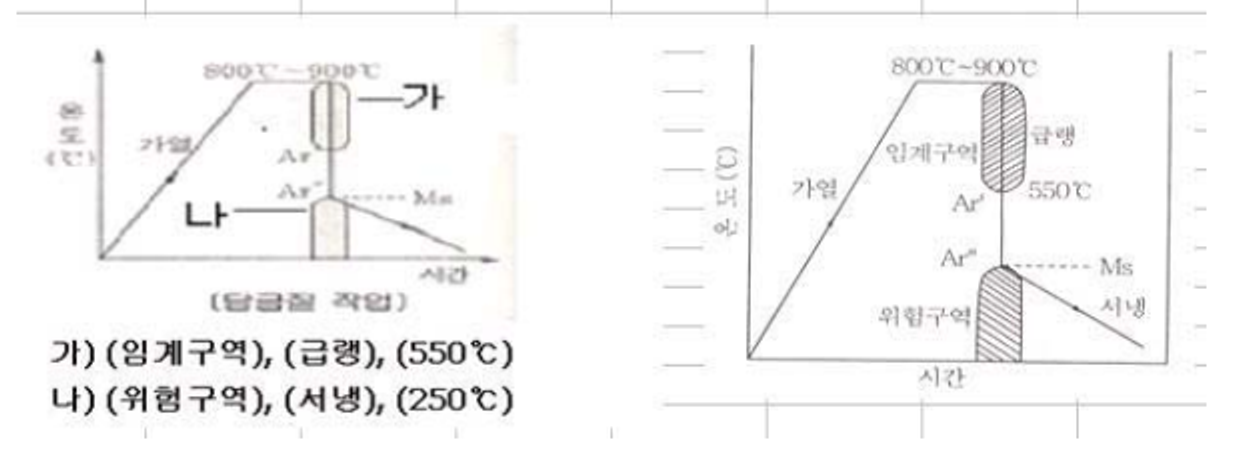

6. เขียนลักษณะของส่วน a) และ b) ในภาพด้านล่างในระหว่างการชุบแข็ง

7. 723 องศา γ-เฟสที่มี 0.8%C สลายตัวเป็นเฟส α และ Fe3C ซึ่งเป็นเฟสแบบคาร์ไบด์ของเหล็ก จะเรียกว่าอะไร?
◐ พีร์ไลต์

8. จัดเรียงเนื้อเยื่อต่อไปนี้ตามลำดับความแข็งสูงไปต่ำ
① ซอร์ไบต์ ② พีร์ไลต์ ③ มาร์เทนไซต์ ④ ทรูสไตต์
③ > ④ > ① > ②

☆ เรียงตามลำดับความแข็งน้อยไปมาก (เฟร์โอพีร์โซทร์มาซิ)
◐ เฟอร์ไรต์ → ออสเทนไนต์ → พีร์ไลต์ → ซอร์ไบต์ → ทรูสไตต์ → มาร์เทนไซต์ → ซีเมนไทต์

★ เรียงตามลำดับความแข็งมากไปน้อย (ซีมาทร์โซพีร์โอเฟร์)
◐ ซีเมนไทต์ → มาร์เทนไซต์ → ทรูสไตต์ → ซอร์ไบต์ → พีร์ไลต์ → ออสเทนไนต์ → เฟอร์ไรต์

9. อธิบายผลกระทบของมวล
◐ วัสดุที่มีมวลมากใช้เวลาในการนำความร้อน ทำให้เกิดความแตกต่างของอุณหภูมิระหว่างภายในและภายนอก วัสดุ ด้านนอกแข็งตัว แต่ด้านในไม่แข็งตัว

10. เขียนลักษณะทั่วไปของโลหะผสมอสัณฐาน 3 ประการ
◐ คุณสมบัติเชิงกล
-. ความเหนียวสูง แรงดึงสูง ความต้านทานการสึกหรอสูง ไม่มีข้อบกพร่องของผลึก
-. ความไวต่ออุณหภูมิดีเยี่ยม
-. เกิดการแข็งตัวจากการทำงานน้อยมาก
-. มีความเหนียวขาดสูง
-. ความเหนียวและความเหนียวเปลี่ยนแปลงอย่างมากกับอุณหภูมิ
◐ คุณสมบัติทางเคมี
-. ความต้านทานการกัดกร่อนสูงมาก

11. การอบชุบความร้อนแบบคงอุณหภูมิในช่วงการเปลี่ยนแปลงแบบ Ar" (ระหว่าง Ms และ Mf) ดังภาพด้านล่าง โดยการดับอุณหภูมิในอ่างอาบน้ำ (100-200 องศา) ต่ำกว่าจุด Ms หลังจากที่การเปลี่ยนแปลงแบบออสเทนไนต์แบบ เย็นเกินไปเสร็จสิ้นแล้ว การอบชุบความร้อนโดยการทำให้เย็นลงด้วยอากาศเรียกว่าอะไร?
◐ มาร์เท็มเปอริ่ง

12. เขียน 3 ขั้นตอนของการอบชุบโลหะที่ผ่านการขึ้นรูปเย็น และแรงขับเคลื่อนของแต่ละขั้นตอน
◐ 3 ขั้นตอนของการอบชุบ: การฟื้นฟู → การตกผลึกใหม่ → การเติบโตของเกรน
◐ การฟื้นฟู: พลังงานสะสมภายในโลหะ
◐ การตกผลึกใหม่: พลังงานการเสียรูปที่สะสมในระหว่างการขึ้นรูปเย็น
◐ การเติบโตของเกรน: พลังงานพื้นผิวของขอบเกรนลดลง

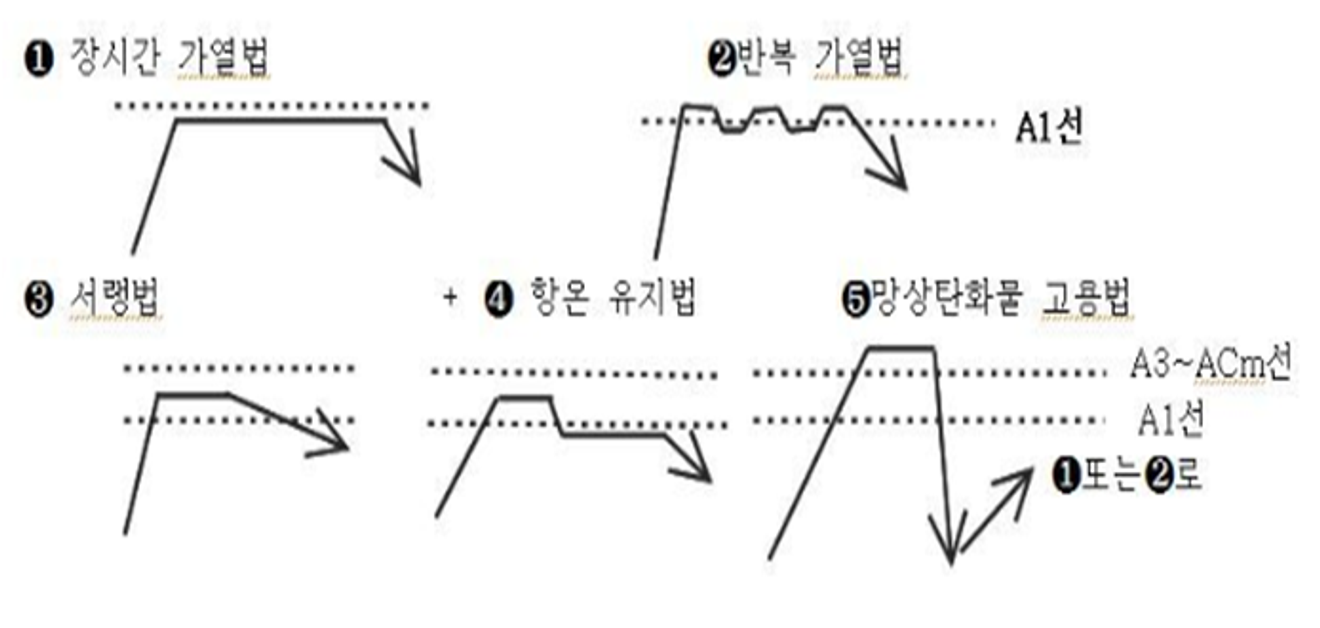

13. เขียนวิธีการ 4 วิธีในการทำให้ซีเมนไทต์ (Fe3C) เป็นทรงกลม

◐ วิธีการให้ความร้อนเป็นเวลานาน
ให้ความร้อนที่อุณหภูมิต่ำกว่า A1 เล็กน้อย (650-700 องศา) แล้วจึงทำให้เย็นลง

◐ วิธีการให้ความร้อนซ้ำ
ให้ความร้อนที่อุณหภูมิใกล้จุดเปลี่ยนแปลงแบบ A1 ซ้ำๆ

◐ วิธีการละลายคาร์ไบด์แบบตาข่าย
ให้ความร้อนสูงกว่าจุดเปลี่ยนแปลงแบบ A3 และ Acm เพื่อละลาย Fe3C แล้วทำให้เย็นลงอย่างรวดเร็วเพื่อป้องกันไม่ให้ Fe3C แบบตาข่ายเกิดขึ้น

◐ วิธีการทำให้เย็นลงอย่างช้าๆ
ให้ความร้อนสูงกว่าจุดเปลี่ยนแปลงแบบ A1 แต่ต่ำกว่า Acm แล้วจึงทำให้เย็นลงอย่างช้าๆ ถึงจุดเปลี่ยนแปลงแบบ A1

◐ วิธีการคงอุณหภูมิ
ให้ความร้อนสูงกว่าจุดเปลี่ยนแปลงแบบ A1 แต่ต่ำกว่า Acm แล้วจึงคงอุณหภูมิไว้ที่ต่ำกว่าจุดเปลี่ยนแปลงแบบ A1 เพื่อให้ การเปลี่ยนแปลงเสร็จสมบูรณ์แล้วจึงทำให้เย็นลง

14. เขียนวิธีการ 3 วิธีในการวัดชนิดของเฟสและพื้นที่ผิวสัมผัสระหว่างเฟสที่พบโดยการตรวจสอบเนื้อเยื่อ
-. ชนิดของเฟส
◐ ออสเทนไนต์
◐ เฟอร์ไรต์
◐ ซีเมนไทต์
◐ พีร์ไลต์
◐ เบนไนต์
◐ มาร์เทนไซต์

-. วิธีการวัด
◐ วิธีการจุด
◐ วิธีการเส้นตรง
◐ วิธีการน้ำหนักพื้นที่

15. หากเหล็กถูกทำให้ร้อนที่ 500-500 องศา ในแอมโมเนีย (NH3) เป็นเวลา 20-100 ชั่วโมง 2NH3 → (2N) + (3H2) จะเกิดขึ้น โดย N และ H จะถูกปล่อยออกมาจากตัวเร่งปฏิกิริยา N จะแทรกซึม และแพร่กระจายไปยังชั้นผิวของเหล็ก ทำให้เกิดชั้นแข็ง นอกจากนี้ สัดส่วนที่ดีที่สุดในการใช้การชุบแข็งด้วย ของแข็งคือ ถ่านไม้ 60% + (30% BaCO3) + NaCO3 10% และสมการปฏิกิริยาเคมีอย่างใดอย่างหนึ่งสำหรับ การชุบแข็งด้วยของแข็งคือ (C) + (CO2) → 2CO

16. หากการชุบแข็งดำเนินการที่ 930 องศา เป็นเวลา 4 ชั่วโมง จะทำให้ได้ความลึกของการชุบแข็งเป็น 2 mm หากต้องการความลึกของการชุบแข็ง (D) เป็น 4 mm เวลาในการชุบแข็ง (t) ควรเป็นเท่าใด?
◐ สูตรคำนวณ
D = K * √t ------ ①
2 = K * √4
2 = K * 2
2 / 2 = K , K = 1

4 = 1 * √t ------- แทนค่า K=1 ในสมการ ①
42 = t ------ ยกกำลังสองทั้งสองข้างของสมการเพื่อหาค่า t

◐คำตอบ: 16 ชั่วโมง

◐ ตัวอย่าง: หากการชุบแข็งที่ 920 องศา เป็นเวลา 9 ชั่วโมง จะทำให้ได้ความลึกเป็น 1.2 mm ดังนั้น หาก ชุบแข็งที่อุณหภูมิเดียวกันเป็นเวลา 16 ชั่วโมง ความลึกจะเป็นเท่าใด?
D=K√t 1.2=K√9 , 1.2=K x 3 , 1.2/3 = K = 0.4
D=0.4√16 = 0.4 x 4 = 1.6 คำตอบ: 1.6 mm

17. วิธีการตรวจสอบแบบไม่ทำลายที่ปล่อยพลังงานที่สะสมอยู่ในสถานะการเสียรูปในรูปแบบของคลื่นเสียง เมื่อของแข็งแตกหักหรือเสียรูปแบบพลาสติก วิธีการนี้ใช้สำหรับการวิจัยวัสดุ การจัดการการผลิต เช่น การเชื่อม และการวินิจฉัยความเหมาะสมของโครงสร้างคืออะไร?
◐ การทดสอบการปล่อยคลื่นเสียง (AE)

18. สายไฟของโลหะ เช่น Cu มีความต้านทานไฟฟ้า ดังนั้น เมื่อมีกระแสไฟฟ้าไหลผ่าน จะมีการใช้พลังงาน และอุณหภูมิจะสูงขึ้น ความต้านทานจะลดลงเมื่ออุณหภูมิต่ำลง แต่แม้ว่าจะทำความเย็นใกล้กับศูนย์สัมบูรณ์ ความต้านทานก็ยังคงอยู่ อย่างไรก็ตาม โลหะบางประเภทแสดงให้เห็นว่าความต้านทานไฟฟ้าเป็นศูนย์ที่อุณหภูมิ หนึ่ง เรียกปรากฏการณ์นี้ว่าอะไร และโลหะผสมใดที่ใช้จริง?
◐ ปรากฏการณ์: ปรากฏการณ์ยิ่งยวด
◐ โลหะผสมที่ใช้จริง: โลหะผสม Nb-Ti
